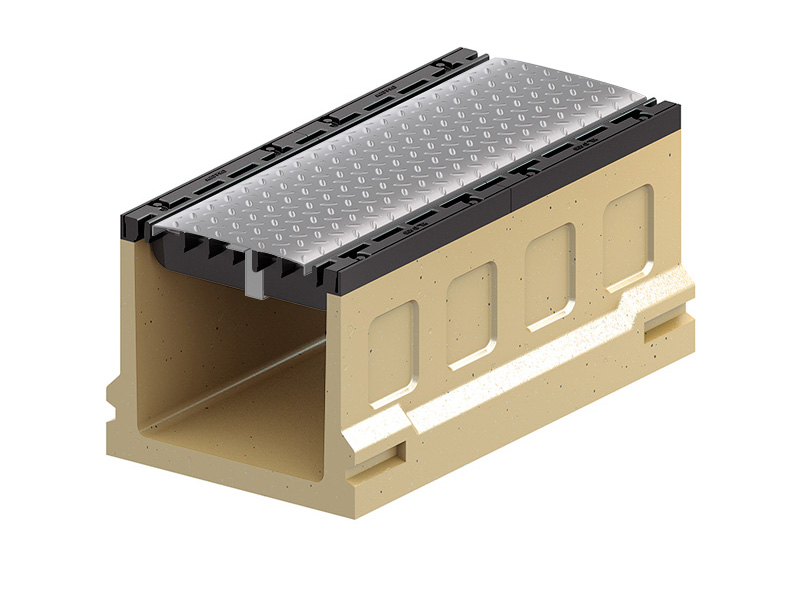

ACO Pro opvanggoot SR400 uit gewapend beton of polymeerbeton
Voor toepassing bij zijwegen en inritten.

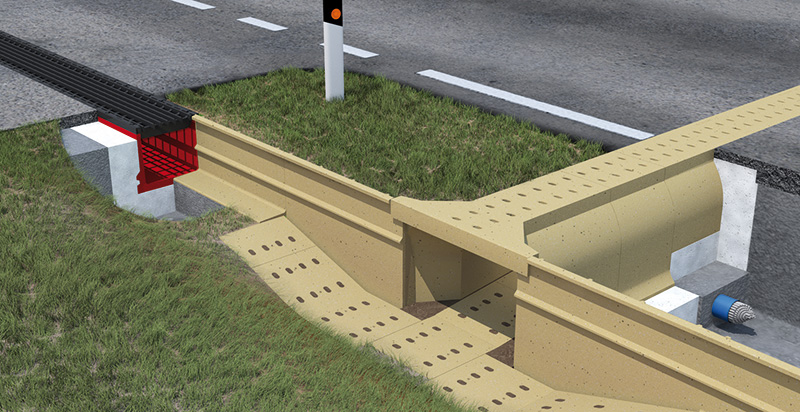

ACO Pro opvanggoot SR400 neemt ter plaatse van zijwegen en inritten de functie van de geleidewand over. Samen met de LEP100 geleidingswanden vormen de opvanggoten een naadloos systeem voor Amfibieën. De ACO Pro opvanggoot SR400 is er in een betonnen en een Polymeerbetonnen versie en is er in een betonnen en een Polymeer betonnen versie en heeft meerdere functies:
- Geleiding

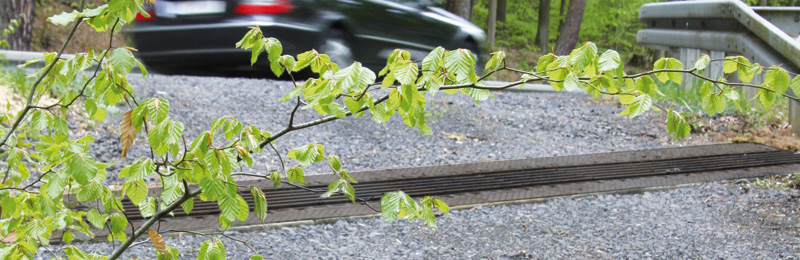

Amfibieën en klein-wild dat langs de geleidingswand richting de oversteken (tunnels) loopt kunnen zonder onderbreking doorlopen ter plaatse van zijwegen en inritten. - Versperring/opvang
Amfibieën die op de zijwegen of inritten lopen wordt de toegang tot de hoofdrijbaan ontzegd door het speciale opvangrooster. De amfibieën zullen dit rooster niet oversteken. Als ze dit toch proberen vallen ze door de grote mazen, komen in de opvanggoot terecht en vervolgen daar hun weg langs de geleidingswand richting de tunnel. - Verkeersveiligheid
Voetgangers, fietsers en voertuigen kunnen probleemloos de zijwegen en inritten gebruiken. De belastbaarheid van het SR400 maasrooster is D400.
| Afmetingen | ||
|---|---|---|
| Goot | ||
| Materiaal | Gewapend beton | Polymeerbeton |
| Lengte | 100 cm | 100 cm |
| Breedte | 62,5 cm | 53,2 cm |
| Hoogte | 60 cm | 45 cm |
| Inwendige hoogte | 45 cm | 40 cm |
| Inwendige breedte | 41,2 cm | |
| Gewicht | ca. 550 Kg | ca. 200 Kg |
| Materiaal | Beton C 35/45, niet waterdoorlatend, inwendig epoxy gecoat met geïntegreerde gietijzeren randbescherming als oppervlaktebescherming | ACO polymeerbeton met geïntegreerde gietijzeren randbescherming |
| Belastbaarhied | Proefbelasting 400 kN | D 400 / E 600 volgens EN 1433 |
| Maasrooster | ||
| Lengte | 50 cm (2. St. / gootelement) | |
| Breedte | 41 cm | |
| Maaswijdte | 65 / 42 mm | |
| Materiaal | Gietijzer | |
| Belastbaaheid | D 400 volgens EN 1433 | |
Inbouwhandleiding: ACO Pro Opvanggoot SR400
| 429 KB |
Downloads
Opvanggoot SR 400 van Gewapend beton
| SR400B opvanggoot beton inbouwvoorbeelden | 85 KB | dwg | 180 KB | ||
| LEP_100 icm SR400B opvanggoot beton | 73 KB | dwg | 227 KB | ||
| SR400B opvanggoot beton maten_11138 | 64 KB | dwg | 253 KB |
Opvanggoot SR 400 van Polymerbeton
| SR400P opvanggoot beton inbouwvoorbeelden | 81 KB | dwg | 237 KB | ||
| LEP_100 icm SR400P opvanggoot Polymeer | 66 KB | dwg | 225 KB | ||
| SR400P opvanggoot beton maten_11133 | 62 KB | dwg | 237 KB |
Klik hier voor de ACO Pro bestekservice
Praktische voordelen:
- Geschikt voor zware belasting
ACO Pro opvanggoot SR400 is geschikt voor de voortuigen welke in het toepassingsbieden doorgaans worden verwacht. Dit geeft zekerheid voor wat betreft zijn functionaliteit. - Amfibieën bescherming
De oplossing zit in het detail.
Trekkende dieren kunnen, nadat ze door het rooster in de goot zijn terecht gekomen, zonder letsel hun weg vervolgen. Het maasrooster is met haar speciale ontwerp met mazen van wel 65mm een doeltreffende en onneembare hindernis voor de dieren. - Verwerking/inbouw
De meterelementen laten zich eenvoudig plaatsen, de SR400 uit beton is een type I goot welke zich zonder extra beton laat verwerken. De SR400 uit polymeerbeton (M-Typ) is wapeningsvrij, behoeft een fundering, de goot en kan eenvoudig op maat gezaagd worden. - Systeem
ACO Pro opvanggoot SR400G is onderdeel van een compleet amfibie en klein-wild beschermingssysteem.
