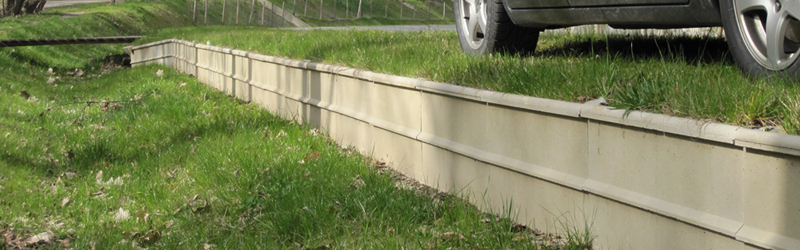

ACO Pro geleidingswand LEP 100
Voor bestaande en nieuwe wegen

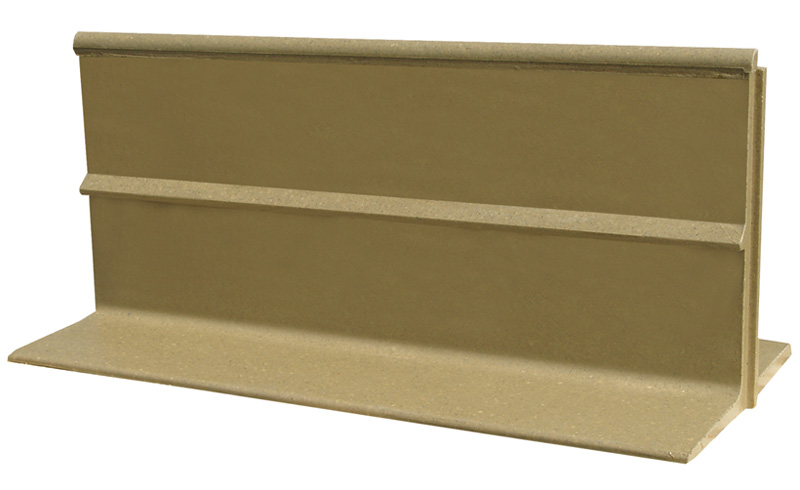

Het ACO Pro geleidewandsysteem LEP 100 bestaat uit een basiselement met 1m lengte en speciale elementen om radiussen mee te kunnen maken of hoogteverschillen mee op te kunnen vangen. Hiermee kan vrijwel elk terreinvorm en glooiing voorzien worden van een geleidewand. Alle eisen met betrekking tot amfibiebescherming en wegenbouw worden hiermee ingevuld. Denk hierbij aan een voor amfibieën positieve geleiding, optimale overklimbeveiliging en plaatsvastheid. De inbouw/plaatsing is eenvoudig. De elementen hebben een drainerende werking door de openingen in de voet van het element aan de grondkerende zijde.
| Systeemelement | Uitvoering | Lengte | Breedte | Hoogte | Gewicht |
| LEP 100 | Rechte uitvoering | 100 cm | 47 cm | 45 cm | 46 kg |
| LEP 100 I | Binnenbocht | 50 cm | 47 cm | 45 cm | 23 kg |
| LEP 100 A | Buitenbocht | ||||
| LEP 100 F | Dalend element | ||||
| LEP 100 S | Stijgend element |
Downloads
Inbouwhandleiding : ACO Pro Geleidingswand systeem LEP 100
| 448 KB |
| LEP 100 toepassingsvoorbeeld berm | 55 KB | dwg | 117 KB | ||
| LEP 100 toepassingsvoorbeeld icm afrastering | 201 KB | dwg | 121 KB | ||
| LEP 100 toepassingsvoorbeeld einden | 79 KB | dwg | 191 KB | ||
| LEP 100 toepassingsvoorbeeld doorsnede | 62 KB | dwg | 138 KB | ||
| LEP 100 maten F_Dalend_18336 en S_Stijgend_18335 | 60 KB | dwg | 153 KB | ||
| LEP 100 F_S toepassingsvoorbeeld | 186 KB | dwg | 182 KB | ||
| LEP 100 maten I_Binnen_18337 en A_Buiten_18338 | 157 KB | dwg | 1.8 MB | ||

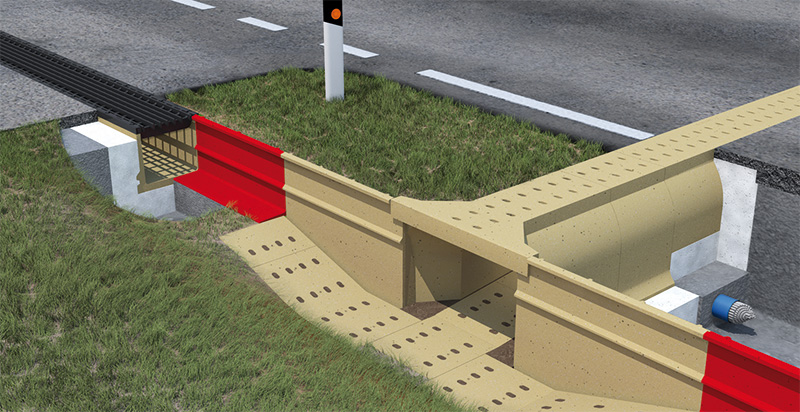

| LEP_100 icm SR400 stopgoot | 79 KB | dwg | 287 KB | ||
| LEP 100 maten_17844/5 | 38 KB | dwg | 139 KB |
Klik hier voor de ACO Pro bestekservice
Praktische voordelen:
- Drainage
Het element beschikt over drainageopeningen in de voet van het element aan de grondkerende zijde. Bovendien heeft het een verticale drainage-mogelijkheid ter plaatse van de vaar-moer verbindingen in combinatie met onzichtbaar aan te brengen geotextiel stroken. Dit gericht afvoeren van sijpelwater heeft een positieve invloed op de vegetatie en stabiliteit van het talud en de berm. - Plaatsvastheid
Het toegepaste materiaal, de drainage-mogelijkheid van het element en het lage zwaartepunt resulteert in een hoge plaatsvastheid. Berekeningen geven een berm inbouw met toelaatbare verkeerslast van (p=5,0 kN/m2). Zonder aanvullende verankering is een inbouw met een talud tot 40° mogelijk (1:1,2). Door de vaar-moerverbindingen wordt de kans op verschuiven van elementen beperkt. - Onderhoud
Door de toepassing van ACO Polymeerbeton is het element gegarandeerd bestand tegen zout en vele andere voorkomende chemicaliën. Voegen worden door hun specifieke vormgeving (vaar-moer) gesloten. Er zijn geen extra materialen zoals in het werk te storten beton, metaal, siliconen e.d. nodig. Voor het duurzaam functioneren van een amfibieën- en klein-wild geleidingssysteem zijn regelmatige visuele inspecties aan te bevelen. Hiertoe behoort zeker een voorjaarsinspectie. Het vrij houden van begroeiing en overhangend loof dient in de bermonderhoudsplanning mee te worden genomen. - Amfibieënbescherming
De LEP100 geleidewand met loopvlak heeft een glad, niet zuigend oppervlak met minimale warmtegeleiding en vormt daarmee een optimaal contactvlak voor amfibieën. De dubbele overklimbeveiliging biedt extra zekerheid tegen overklimmen en voorkomt hierdoor onnodig energieverlies. Het voegenbeeld is strak en zeer vlak door de vaar-moer constructie.
Goede drainage eigenschappen voorkomen een te drassig talud/berm en dragen positief bij aan een vochtig loopvlak voor de amfibieën. Met name op jonge amfibieën heeft dit een positieve invloed. - Gewicht
Door het relatief lage gewicht van ca. 46 kg (element 100 cm) is het mogelijk de geleidewand elementen zowel met de hand als machinaal (met een eenvoudige bandentang) te plaatsen. De elementen zijn vormstabiel en hebben een kleine uitzettingscoëfficiënt waardoor deze zonder expansievoegen gelegd kunnen worden.
