ACO Pro klimaattunnelingangssysteem KPS 1000-700-3000

ACO Pro klimaattunnelingangssysteem KPS 1000-700-3000

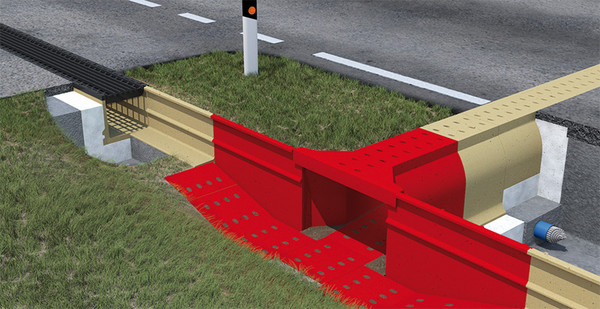

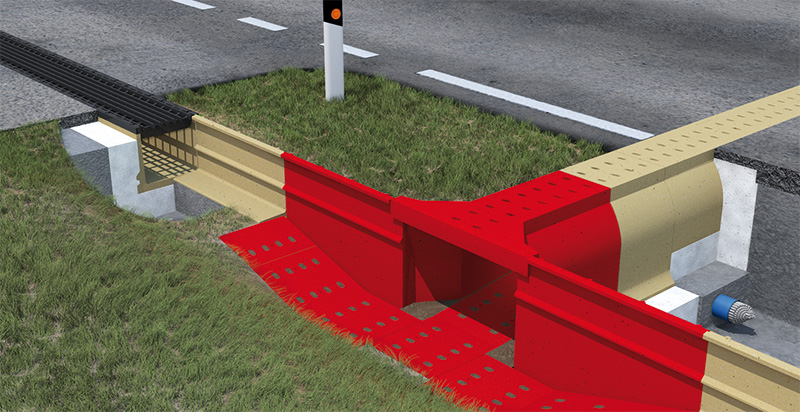

Het ACO Pro klimaattunnelingangssysteem KPS 1000-700-3000 maakt het mogelijk om een naadloze aansluiting tussen de ACO Pro geleidingswand LEP100 en de ACO Pro klimaattunnel KT500 te realiseren. Deze bestaat uit de volgende onderdelen: ACO Pro klimaatportaal KP1000-700, ACO Pro vleugenwanden FW L en FW R en ACO Pro klimaatplaten.

Alle onderdelen zijn van ongewapend ACO polymeerbeton geproduceerd. Het systeem is variabel in de aansluiting op:

  • De ACO Pro klimaattunnel KT 500 met klimaatopeningen, zichtbaar aan het oppervlak.
  • De ACO Pro klimaattunnel KT 500 zonder klimaatopeningen (verdiept en daarmee niet zichtbaar in rijbaan) met 8 tot 20 cm asfaltoverdekking. Om een eventuele opening, ontstaan door het hoogteverschil tussen de ingangselementen en de verdiepte KT elementen af te dichten kan de bijbehorende ACO Pro adapterplaat worden toegepast.
  • ACO Pro klimaatportaaltunnel KST500-700 standaard met gelijke klimaatopeningen en waarmee het ACO Pro Klimaatportaal KP1000-700 element met 0.5 meter of een veelvoud hiervan kan worden verlengd.

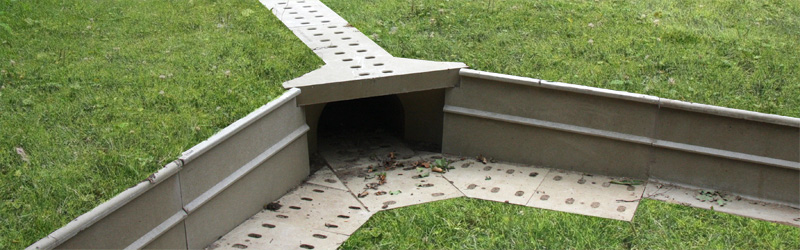

De bij het ingangssysteem behorende ACO Pro vleugenwanden FW L en FW R maken een goede terreinaansluiting op zowel de ACO Pro geleidingswand LEP100 en tunnels mogelijk. De bijbehorende ACO Pro klimaatplaten zijn voorzien van klimaatopeningen en bedekken zowel de bodem van het ingangselement als het loopvlak langs de vleugenwanden. De klimaatplaten maken het mogelijk om een vloeiende in-/uitgang van de klimaattunnel naar het omliggende terrein of greppel/sloot te realiseren.

Specificaties
Totale lengte 100 cm
(Tunnellengte incl. inlooptrechter)
Totale breedte300 cm
(Klimaattunnelingang + vleugenwanden)
Hoogte72 cm
(variabel in te bouwen 50-70 cm)
Totaalgewicht500 kg
Onderdelen/Toebehoren

1 x Klimaattunnelingang
2 x Vleugelwand
2 x Klimaatplaat
Optioneel te bestellen
meerdere klimaatplaten
1 x Adapterplaat
(bij overgang > 10 cm asfaltoverdekking)




Downloads
Praktische voordelen
  • Inbouwsituatie
    Extreem geringe inbouwhoogte, variabel van 72 cm tot 52 cm, van ingangselement naar tunnelelementen (De ACO Pro klimaattunnel KT 500 zonder klimaatopeningen zijn overdekt met 8 tot 20 cm asfalt). Als alternatief kan worden gekozen voor het ACO Pro klimaattunnelingang EGE 1000 element waarvan de inbouwhoogte slechts 52 cm is. Dit element kan een oplossing zijn voor die gevallen waar ondergrondse leidingen te ondiep liggen voor de standaard ACO Pro Klimaattunnelingang KP1000-700 elementen. De ACO Pro klimaattunnelingang EGE 1000 element heeft een vaste bodem die naadloos aansluit op de ACO Pro geleidingswand LEP100 en de ACO Pro klimaattunnel KT 500 elementen.

  • Belastbaarheid
    De klimaattunnelingangen KP1000-700 / KST500 / EGE 1000 zijn volgens de eisen van de geharmoniseerde norm EN1433 getest op belastingklasse C250 met een proeflast van 250kN. Tunnelelementen KT500 zijn op diezelfde wijze getest op een belastingklasse D400. Alle elementen zijn gemaakt van ACO polymeerbeton en daarmee vorst- en dooizoutbestendig.

  • Inbouw
    Het klimaattunnelingangssysteem wordt in het werk uit meerdere elementen opgebouwd. De plaatsing kan met eenvoudige middelen. Aanpassing aan verschillende terreinomstandigheden is mogelijk door toepassing van de flexibele klimaatplaten.
    De tunnelelementen zijn onderdeel van een op elkaar afgestemd amfibieën- en klein-wild systeem met klimaatingangstunnels en geleidingswanden.

  • Water
    Neerslag zorgt middels de klimaatopeningen aan de bovenzijde voor een snelle aanpassing van het klimaat in de tunnel aan de omgeving. Het toepassen van klimaatplaten met openingen op de bodem zorgt voor een optimaal aangepaste luchtvochtigheid in de tunnel. Het materiaal polymeerbeton wordt door de meeste amfibieën hiermee als loopvlak geaccepteerd, het materiaal met haar gesloten oppervlak onttrekt geen vocht aan de dieren.

  • Lucht
    De klimaatopeningen in het ingangselement en de royale ingang van 100 x 70 cm reduceert ongewenste luchtstromingen in het tunnelsysteem. Hierdoor ontstaan geen problemen met droge lucht in de tunnel.

  • Energie
    De toevoer van water door de klimaatopeningen voegt in het voorjaar warmte toe aan de tunnel, waarmee de tunneltemperaturen zich sneller aan de buitentemperaturen zullen aanpassen. Het gladde, niet zuigende tunnelloopvlak heeft een geringe warmtegeleiding en zorgt voor een hoge acceptatie bij amfibieën.

  • Zonder metaal
    Alle onderdelen van de ACO Pro klimaattunnel worden zonder wapening uitgevoerd. Het mogelijke verstoren van de oriëntatie door verstoring van het aardmagnetisch veld is hiermee uitgesloten. Bij het eventueel inkorten van elementen hoeft er geen corrosiebescherming toegepast te worden.

  • Systeem
    Het ACO Pro klimaattunnelingangssystem KPS 1000-700-3000 is onderdeel van een compleet amfibie- en kleinwild beschermings- en geleidingssysteem.
